Ký hiệu cáp chống cháy và tiêu chuẩn cáp điện chống cháy hiện nay

Cáp chống cháy (fire-resistant cable) là loại dây cáp điện được thiết kế để tiếp tục hoạt động khi xảy ra hỏa hoạn trong một khoảng thời gian nhất định. Chúng được sử dụng để truyền năng lượng điện đến các thiết bị khẩn cấp như máy hút khói, máy bơm nước và hệ thống báo động âm thanh.

Cáp chống cháy được sản xuất bằng chất rắn được tôi nhẵn hoặc lõi đồng được bện. Trước đây, vỏ cáp chống cháy làm từ nhựa tổng hợp PVC. Nhưng do khi lớp vỏ bị cháy sẽ tạo khí thải độc hại ra môi trường gây nguy hiểm tới tính mạng nên các nhà sản xuất đã thay đổi cho an toàn hơn. Hiện nay, vỏ của cáp chống cháy được làm từ những chất liệu ít khói và không cho ra khí độc.

Tổng hợp các ký hiệu cáp chống cháy phổ biến

Ký hiệu Cu/Mica/Fr-PVC – Cáp chống cháy loại thường

Ký hiệu cáp chống cháy Cu/Mica/Fr-PVC để biểu thị loại cáp chống cháy thường chỉ có một lõi. Đặc tính của cáp này là ruột dẫn chịu được nhiệt độ 70 độ C khi vận hành bình thường. Nếu cáp bị bén cháy sẽ thải ra ít khí độc hơn so với cáp điện bình thường, cáp điện đáp ứng các tiêu chuẩn yêu cầu về chống cháy.

Loại cáp này thường được sử dụng trong hệ thống điện của tòa nhà dân dụng, công trình trường học, bệnh viện, văn phòng, tòa chung cư,… Cụ thể ý nghĩa của từng ký hiệu Cu/Mica/Fr-PVC như sau:

1. Cu: Chỉ lõi dây dẫn được làm bằng chất liệu đồng. Thông thường sẽ là loại đồng nguyên chất ủ mềm, nhưng một số loại có thể được mạ thêm lớp kẽm.
2. Mica: Là vật liệu nhựa dẻo sử dụng làm vỏ bọc bởi tính mềm dẻo dễ uốn, dễ tạo màu sắc, chịu được nhiệt độ cao, chống ăn mòn, không dẫn điện, không thấm nước. Với nhiều ưu điểm vật liệu Mica được sử dụng như một lớp chống cháy của cáp.
3. Fr-PVC: Lớp vỏ nhựa chống cháy có Ký hiệu FR trong cáp điện thì thành phần chính của vỏ bọc ngoài làm bằng nhựa PVC có thêm thành phần chống cháy cho phép cáp điện chịu được nhiệt độ cao và hạn chế bắt cháy, bén cháy.

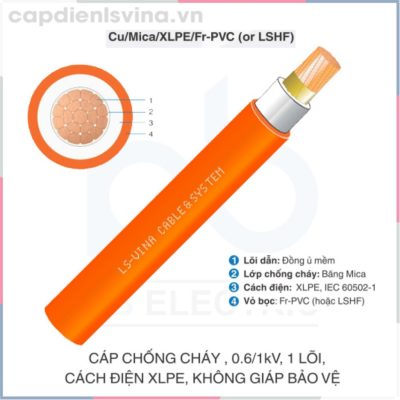

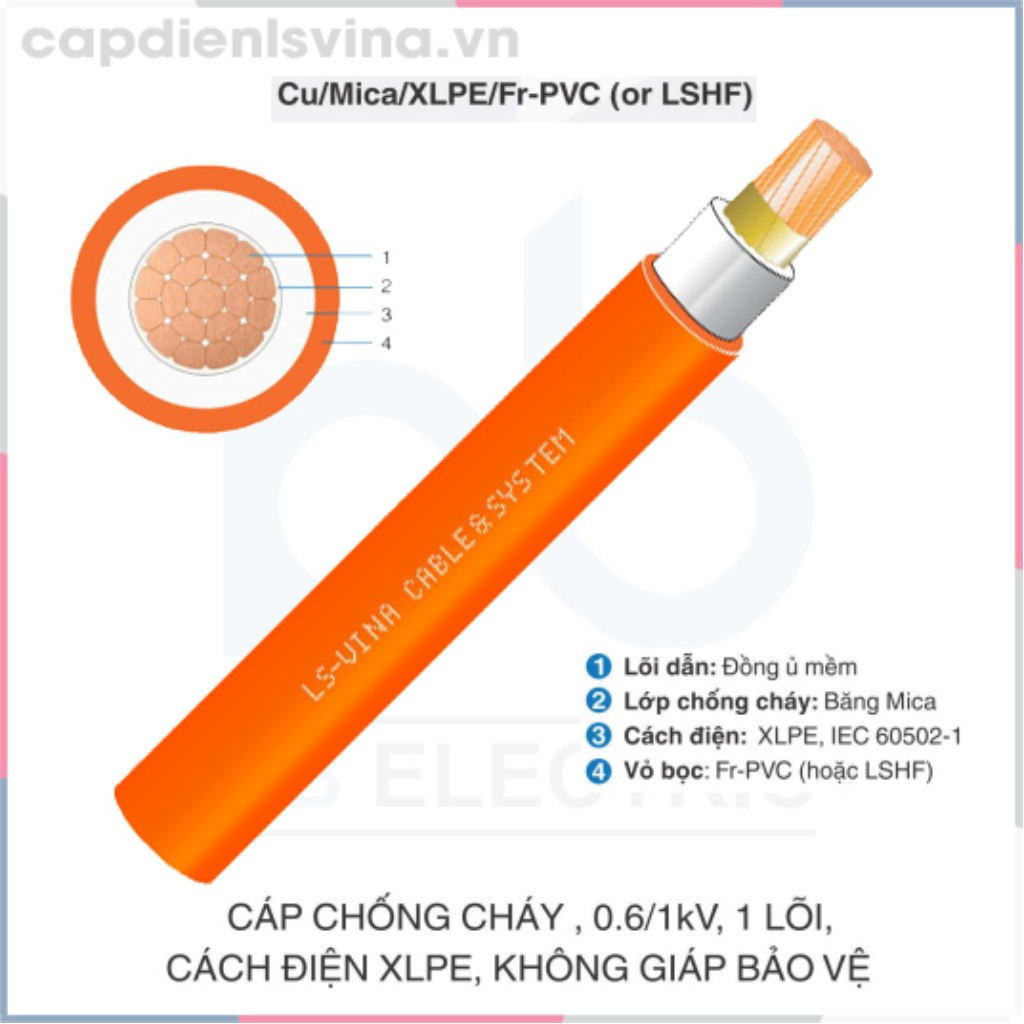

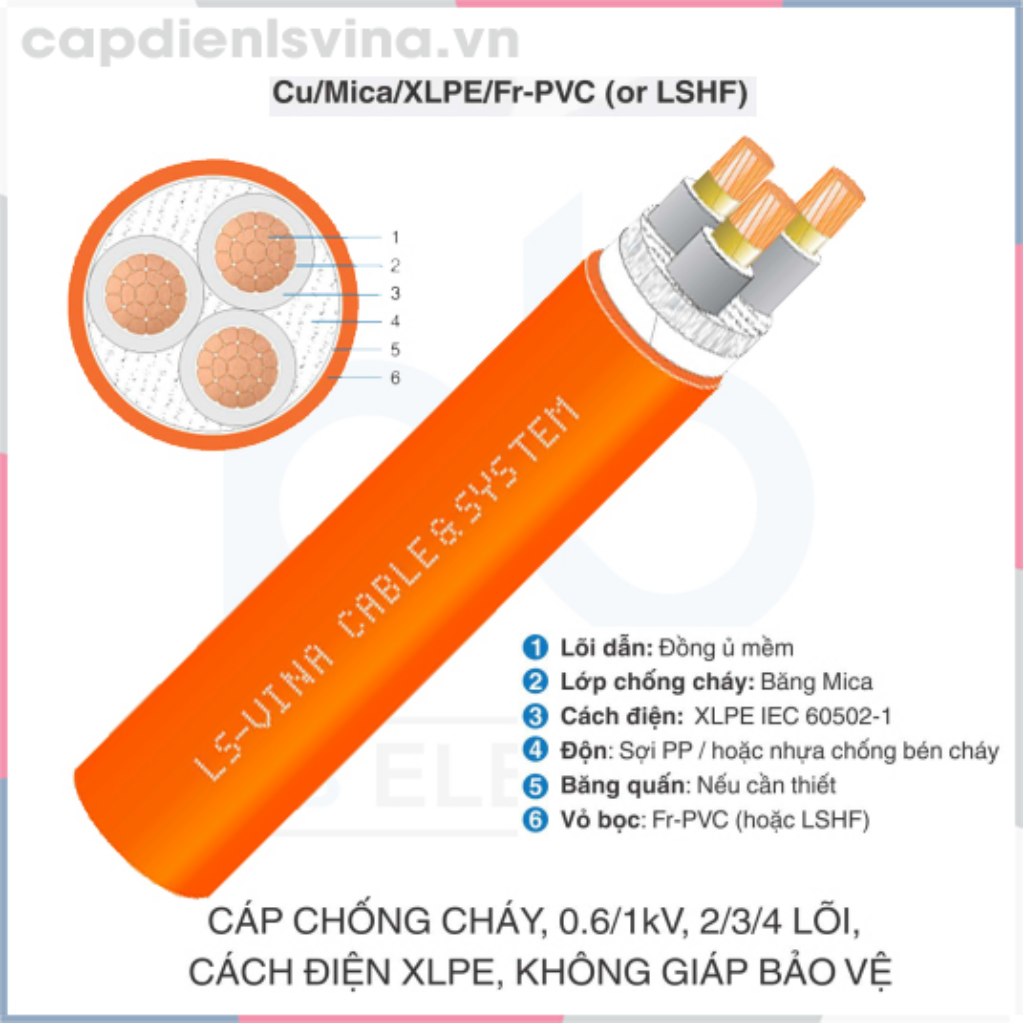

Ký hiệu Cu/Mica/XLPE/Fr-PVC (CXV/FR) – Cáp chống cháy loại thường nhiều lõi

Cáp chống cháy trên vỏ cáp có ký hiệu Cu/Mica/XLPE/Fr-PVC (CXV/FR) là loại cáp điện chống cháy có từ 1 lõi với 4 lõi và loại 3 pha + 1 pha trung tính.

1. Cu: Ký hiệu của vật liệu đồng. Vật liệu đồng được sử dụng để kéo sợi lõi dẫn, theo nhiều kích thước tiết diện tùy từng loại dây cáp. Thông thường lõi dẫn đồng được ủ mềm trước khi bọc cách điện giúp gia tăng độ bền khi sử dụng.
2. Mica: hay còn gọi là băng Mica là lớp chống cháy được thêm vào bọc ngoài lớp lõi. Với đặc tính cách điện, chịu được nhiệt độ cao, không thấm nước, băng mica giúp tăng khả năng chống cháy của dây cáp.
3. XLPE: Lớp cách điện bọc ngoài bằng mica có đặc tính chịu nhiệt, kháng biến dạng ở nhiệt độ cao trong thời gian dài. Chất liệu này có khoảng nhiệt độ hoạt động rộng đáp ứng được nhiều điều kiện môi trường sử dụng, đặc biệt những môi trường có sự chênh lệch nhiệt độ cao.
4. Fr-PVC: Lớp vỏ bọc được chế tạo bằng PVC có thêm vật liệu chống cháy đáp ứng được khả năng cách điện giúp dây điện hoạt động ổn định ở nhiệt độ cao.

Ký hiệu Cu/Mica/XLPE/LSFH – Cáp chống cháy ít khói không độc

Ký hiệu cáp chống cháy Cu/Mica/XLPE/LSFH để chỉ loại cáp chống cháy có thành phần LSFH khi gặp lửa không sinh ra nhiều khói và khí Halogen an toàn hơn cho người sử dụng. Loại cáp có chứa LSFH có giá thành cao hơn loại thông thường. Đối với những ứng dụng tại những địa điểm đông người như tòa nhà cao tầng, rạp chiếu phim, trung tâm thương mại, khu vui chơi,… nên sử dụng loại cáp này giảm thiểu những thiệt hại về người.

1. Cu: Vật liệu đồng ủ mềm được sử dụng sản xuất lõi dẫn mang lại độ linh hoạt và dễ dàng trong quá trình lắp đặt.
2. Mica: để tăng cường khả năng chống cháy nhà sản xuất sẽ thêm lớp mica giúp ngăn chặn sự lan truyền của lửa và bảo vệ hệ thống khỏi nguy cơ cháy nổ.
3. XLPE: Ký hiệu cáp chống cháy, chống nhiễu có XLPE là chất liệu cách điện hiệu quả được sử dụng để sản xuất vỏ bọc lõi giúp giảm thiểu nhiễu và đảm bảo truyền tải tín hiệu ổn định.
4. LSFH: (Low Smoke Flame Halogen) để chỉ thành phần sử dụng chế tạo vỏ cáp. Loại vật liệu này có ưu điểm chống bắt cháy tốt và nếu cháy không sinh ra nhiều khí độc. Vì vậy loại cáp có thành phần này không chỉ đảm bảo sự an toàn trong môi trường cháy nổ mà còn giảm thiểu lượng khói và chất độc hại phát ra trong trường hợp cháy. Điều này làm tăng khả năng ứng phó với tình huống khẩn cấp và giúp bảo vệ sức khỏe của con người cũng như duy trì hiệu suất của hệ thống trong mọi điều kiện.

Các tiêu chuẩn kỹ thuật của cáp chống cháy

Trên dây cáp có ký hiệu cáp chống cháy gồm vật liệu được sử dụng để sản xuất có thành phần chống cháy và tiêu chuẩn chống cháy. Tiêu chuẩn cáp chống cháy đóng vai trò quan trọng trong việc đảm bảo an toàn và ổn định của hệ thống điện trong môi trường nguy hiểm. Do đó, việc cáp điện chống cháy cần đạt các tiêu chuẩn được đặt và được kiểm định một cách nghiêm ngặt. Dưới đây là một số tiêu chuẩn ký hiệu cáp chống cháy bạn có thể tham khảo:

• Theo tiêu chuẩn IEC 60331: Cáp chịu được điều kiện cháy ở nhiệt độ 750 độ C trong thời gian ít nhất là 90 phút.
• Theo tiêu chuẩn CNS 11174: Điều kiện cháy ở nhiệt độ 840 độ C trong 30 phút.
• Tiêu chuẩn BS 6387 loại A: Chống cháy ở điều kiện nhiệt độ 650 độ C trong 3 giờ.
• Tiêu chuẩn BS 6387 loại B: Chống cháy ở điều kiện nhiệt độ 750 độ C trong 3 giờ.
• Tiêu chuẩn BS 6387 loại C: Chống cháy ở điều kiện nhiệt độ 950 độ C trong 3 giờ.
• Tiêu chuẩn BS 6387 loại W: Chống cháy khi có nước ở điều kiện nhiệt độ 650 độ C trong 15 phút. Sau đó chịu được thêm 15 phút nữa khi có nước phun tác động lên cáp.
• Tiêu chuẩn BS 6387 loại X: Chống cháy khi có lực va chạm tác động ở điều kiện nhiệt độ 650 độ C trong 15 phút.
• Tiêu chuẩn BS 6387 loại Y: Chống cháy khi có lực va chạm tác động ở điều kiện nhiệt độ 750 độ C trong 15 phút.
• Tiêu chuẩn BS 6387 loại Z: Chống cháy khi có lực va chạm tác động ở điều kiện nhiệt độ 950 độ C trong 15 phút.
