Cáp điều khiển RS485 là gì?phương thức giao tiếp RS485 là một phương thức giao tiếp rộng rãi được ứng dụng trong nhiều lĩnh vực, đặc biệt là trong sản xuất. Để hiểu rõ hơn về dây cáp tín hiệu RS485, dưới đây là những thông tin chi tiết được KB tổng hợp.

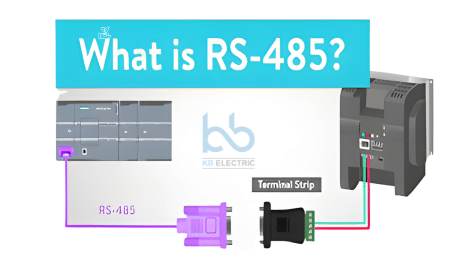

Cáp tín hiệu RS485 là gì?
Cáp tín hiệu RS485 là một phương thức giao tiếp nối tiếp thường được sử dụng trong các ứng dụng công nghiệp, viễn thông và POS, nơi các máy tính cần liên lạc với các thiết bị khác nhau. Còn được biết đến với các tên gọi như TIA-485 (-A) hoặc EIA-485, cáp RS485 được thiết kế đặc biệt để hoạt động hiệu quả trong môi trường ồn ào, với khả năng truyền dẫn lớn và khả năng chịu xa tốt.
Dây cáp truyền tín hiệu RS485 được xem như một bước tiến so với cáp RS232 trong việc truyền dữ liệu. Có khả năng hỗ trợ đến 32 trạm thu phát trên cùng một đường truyền, với tốc độ truyền lên đến 115.200 bps và khoảng cách truyền dẫn lên đến 1200m. Điều này giúp dây cáp RS485 trở thành một giải pháp linh hoạt và hiệu quả cho các ứng dụng yêu cầu kết nối nhiều thiết bị trên cùng một hệ thống truyền thông. Vì vậy, dây cáp tín hiệu RS485 trở thành một lựa chọn đáng tin cậy cho các hệ thống đòi hỏi khả năng truyền dẫn đáng tin cậy và hiệu quả.
Cấu tạo cáp RS485 chống nhiễu
Lõi đồng xoắn đôi (Twisted pair)
Lõi đồng là thành phần cốt lõi của dây cáp RS485, chịu trách nhiệm truyền tải tín hiệu điện giữa các thiết bị. Lõi dẫn được làm từ các sợi đồng mảnh bện lại với nhau, thường được mạ thiếc để tăng khả năng chống oxy hóa.
Điểm đặc trưng nhất của dây RS485 là cấu trúc xoắn đôi: hai lõi dẫn được xoắn lại với nhau theo bước xoắn nhất định. Cấu trúc này hoạt động dựa trên nguyên lý triệt tiêu nhiễu: khi nhiễu điện từ từ bên ngoài tác động lên cáp, nó ảnh hưởng đến cả hai dây trong cặp xoắn một cách gần như bằng nhau. Tại bộ thu, tín hiệu nhiễu trên hai dây sẽ triệt tiêu lẫn nhau (common-mode rejection), chỉ còn lại tín hiệu hữu ích — đây chính là nguyên lý tín hiệu vi sai (differential signaling) mà chuẩn RS485 sử dụng.
Tiết diện phổ biến là 24 AWG (0.22 mm²) hoặc 22 AWG (0.34 mm²), tùy thuộc vào khoảng cách truyền và yêu cầu ứng dụng.
Lớp cách điện
Bao quanh mỗi lõi dẫn là lớp cách điện, có chức năng ngăn cách các lõi dẫn với nhau và với các thành phần khác của cáp, tránh hiện tượng đoản mạch hoặc rò rỉ tín hiệu.
Vật liệu cách điện phổ biến nhất cho cáp tín hiệu RS485 là PE hoặc Foam PE (PE xốp). Foam PE được ưu tiên sử dụng trong các dòng cáp dữ liệu tốc độ cao vì có hằng số điện môi thấp hơn PE đặc, giúp giảm tổn hao tín hiệu ở tần số cao và duy trì trở kháng ổn định. Một số dòng dây RS485 dùng cho lắp đặt cố định trong nhà sử dụng cách điện PE theo tiêu chuẩn DIN VDE 0819-103

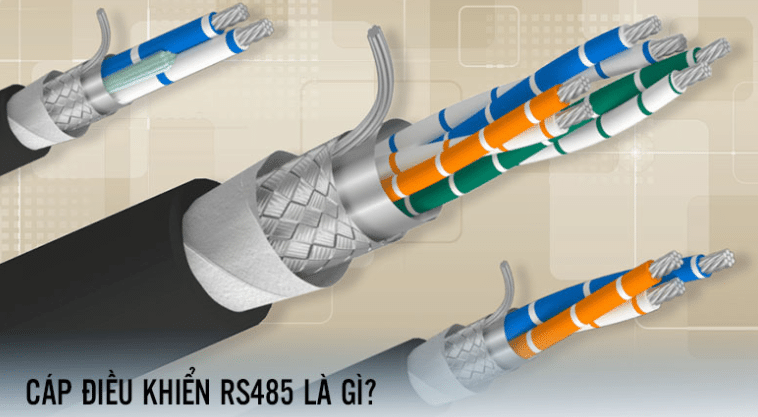

Cáp chống nhiễu RS485 PAAR-TRONIC-Li-2YCYv có các lớp chống nhiễu gồm lá nhôm + lưới đồng + dây thoát
Hai lớp chống nhiễu
Đây là thành phần tạo nên sự khác biệt giữa cáp RS485 chống nhiễu và các loại cáp tín hiệu thông thường. Hầu hết các dòng cáp tín hiệu RS485 công nghiệp đều trang bị hai lớp chống nhiễu hoạt động bổ trợ cho nhau:
- Lớp 1 – Lá nhôm: Một lớp lá nhôm mỏng phủ nhựa được quấn kín xung quanh toàn bộ các cặp lõi dẫn. Lớp này có hiệu quả cao trong việc chặn nhiễu tần số cao (high-frequency EMI) — loại nhiễu phổ biến trong môi trường công nghiệp có nhiều biến tần, động cơ servo và thiết bị chuyển mạch công suất.
- Lớp 2 – Lưới đồng mạ thiếc: Bên ngoài lớp lá nhôm là lưới đồng đan từ nhiều sợi đồng nhỏ mạ thiếc. Lớp này bổ sung khả năng chống nhiễu ở tần số thấp hơn, đồng thời tăng cường bảo vệ cơ học cho cáp.
Ngoài ra, nằm bên dưới lớp chống nhiễu là một sợi đồng mạ thiếc không cách điện, gọi là dây thoát (drain wire). Dây này giúp kết nối lớp chống nhiễu với điểm tiếp đất (ground) một cách dễ dàng khi lắp đặt, đảm bảo nhiễu được dẫn xuống đất thay vì ảnh hưởng đến tín hiệu.
Sự kết hợp của lá nhôm + lưới đồng + dây thoát giúp cáp RS485 hoạt động ổn định ngay cả khi được kéo song song với cáp động lực hoặc đặt gần các nguồn nhiễu mạnh trong nhà máy.
Lớp vỏ ngoài
Lớp vỏ ngoài cùng bảo vệ toàn bộ cấu trúc bên trong khỏi các tác động cơ học, hóa học và môi trường. Vật liệu vỏ được chọn tùy thuộc vào điều kiện lắp đặt:
- PVC: Phổ biến nhất, chi phí hợp lý, phù hợp cho lắp đặt trong nhà, phòng khô và ẩm. Dòng HELUDATA® 2919 sử dụng vỏ PVC màu xám (RAL 7005).
- PVC tăng cường: Chịu được tia UV, thời tiết và có thể chôn trực tiếp dưới đất. Dòng PAAR-TRONIC-Li-2YCYv sử dụng PVC compound TM2 với vỏ màu đen (RAL 9005), phù hợp lắp đặt ngoài trời.
- PVC kháng dầu: Cho môi trường công nghiệp tiếp xúc với dầu nhớt. Dòng HELUKABEL® BUS RS-485 PVC FLEX có vỏ PVC kháng dầu và tia UV, đạt chứng nhận UL Style 2464.
Phân loại cáp RS485
Phân loại theo số pair (số cặp dây)
Số pair là tiêu chí phân loại quan trọng nhất, quyết định chế độ truyền thông mà cáp hỗ trợ.

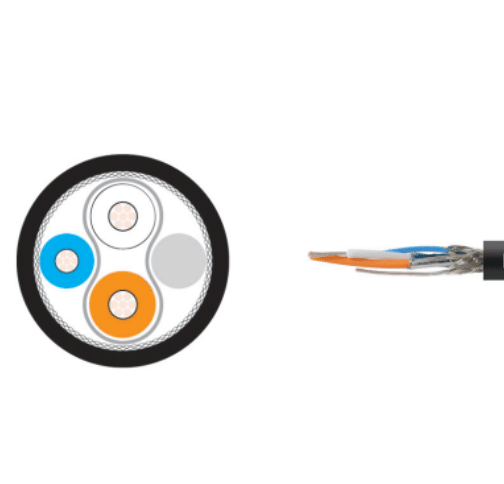

- Cáp tín hiệu RS485 1 pair (1×2 lõi) sử dụng một cặp dây xoắn đôi cho truyền thông half-duplex — tức là các thiết bị chỉ có thể truyền hoặc nhận dữ liệu tại một thời điểm, không thể thực hiện đồng thời cả hai. Đây là cấu hình phổ biến nhất vì đa số các giao thức công nghiệp như Modbus RTU và BACnet MS/TP đều hoạt động ở chế độ half-duplex.
- Cáp tín hiệu RS485 2 pair (2×2 lõi) sử dụng hai cặp dây xoắn đôi riêng biệt: Cấu hình 4 dây này cho phép truyền thông full-duplex — các thiết bị có thể truyền và nhận dữ liệu đồng thời, tăng tốc độ trao đổi thông tin. Cáp 2 pair phù hợp với các ứng dụng yêu cầu tốc độ phản hồi nhanh như hệ thống SCADA, mạng point-to-point giữa master và slave, hoặc khi cần pair dự phòng để tăng độ tin cậy hệ thống.
Phân loại cáp chống nhiễu RS485 theo tiết diện (AWG)
Tiết diện lõi dẫn ảnh hưởng trực tiếp đến điện trở đường dây, từ đó quyết định khoảng cách truyền tín hiệu tối đa và chất lượng tín hiệu tại đầu nhận.
- Dây RS485 24 AWG (0.22 mm²) là tiết diện phổ biến nhất cho cáp tín hiệu RS485. Đa số các dòng cáp dữ liệu RS485 của HELU — bao gồm HELUDATA® 2919 và PAAR-TRONIC-Li-2YCYv đều sử dụng lõi 24 AWG.
- Cáp RS485 22 AWG (0.34 mm²) có tiết diện lớn hơn, điện trở thấp hơn. Dây dẫn dày hơn đồng nghĩa với suy hao tín hiệu thấp hơn trên cùng một khoảng cách, đặc biệt có lợi khi truyền ở tốc độ cao hoặc khi đường cáp dài gần giới hạn 1200 mét. Dòng HELUKABEL® BUS RS-485 PVC FLEX sử dụng lõi 22 AWG, phù hợp cho các hệ thống bus trong nhà máy lớn.
- Cáp RS485 18 AWG (0.75 mm²) là tiết diện lớn nhất thường gặp, dùng cho các ứng dụng đặc biệt trong môi trường nhiễu nặng hoặc khi cần giảm suy hao tín hiệu xuống mức tối thiểu.
Một số vật liệu PVC tăng cường có khả năng kháng dầu, dành cho môi trường công nghiệp khắc nghiệt hơn
Phân loại dây RS485 theo vật liệu vỏ
Ngoài hai phân loại trên, dây cáp tín hiệu RS485 cũng được phân loại theo lớp vỏ bọc bên ngoài:
- PVC là vật liệu phổ biến nhất, chi phí hợp lý, phù hợp cho lắp đặt cố định trong nhà — phòng khô, ẩm hoặc phòng kỹ thuật. PVC có khả năng chống cháy lan (flame retardant) ở mức cơ bản. Dòng HELUDATA® 2919 sử dụng vỏ PVC xám (RAL 7005), phạm vi nhiệt độ -30°C đến +80°C. Đây là lựa chọn mặc định cho phần lớn các ứng dụng RS485 trong tòa nhà và nhà máy có điều kiện môi trường bình thường.
- PVC tăng cường / kháng dầu dành cho môi trường công nghiệp khắc nghiệt hơn. Dòng PAAR-TRONIC-Li-2YCYv sử dụng PVC compound TM2 (reinforced PVC) với vỏ đen kháng tia UV và thời tiết, có thể chôn trực tiếp dưới đất. Dòng HELUKABEL® BUS RS-485 PVC FLEX có vỏ PVC kháng dầu, đạt chứng nhận UL Style 2464, phù hợp cho nhà máy có tiếp xúc dầu nhớt.
- Một số sản phẩm cáp khác trên thị trường cũng có phiên bản vỏ bọc LSZH (Low Smoke Zero Halogen). Đây là loại vật liệu không chứa halogen, khi cháy sinh rất ít khói và không thải khí độc.
Đặc tính của dây cáp tín hiệu RS458
Khả năng truyền dẫn cân bằng: Thông thường dây cáp sẽ gồm 2 dây tín hiệu A, B không có dây mass. Tín hiệu truyền trên dây này sẽ ngược với tín hiệu truyền trên dây kia, hoặc khi dây này phát mức cao thì dây kia sẽ phát mức thấp. Điều này khiến cho tín hiệu được truyền dẫn cân bằng.

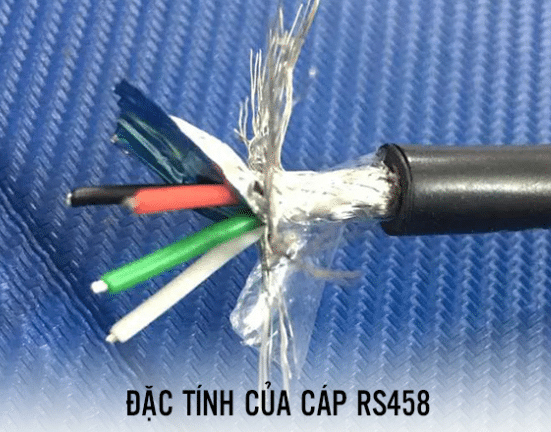

Cặp lõi dây kết cấu xoắn: Dây cáp tín hiệu RS485 có cấu trúc xoắn thành từng đôi một, giúp cân bằng điện áp giữa 2 dây. Đối với cáp truyền tín hiệu chống nhiễu RS485 mỗi cặp dây sẽ được bọc chống nhiễu bằng nhôm theo cặp vì vậy giảm thiểu được nhiễu tín hiệu truyền ở tốc độ cao ở khoảng cách xa.
Đặc tính của cáp RS458
Trở kháng: Trở kháng chịu ảnh hưởng của cặp dây xoắn, cũng như cấu tạo và hình dáng, chất liệu dây cách điện. Trở kháng thường từ 100 Ohm đến 120 Ohm.
Điện trở đầu cuối: Điện đầu cuối lý tưởng bằng điện trở đặc tính của sợi dây xoắn nên chúng cũng có giá trị từ 100 Ohm đến 120 Ohm
Điệp áp chung: đây là giá trị trung bình của 2 điện áp tín hiệu được tham chiếu với dây mass hoặc 1 điểm chung. Vì 2 dây không có mass nên cần được tham chiếu đến 1 điểm chung.
Nối đất: Cáp tín hiệu RS485 cho phép sai lệch điện thế đất

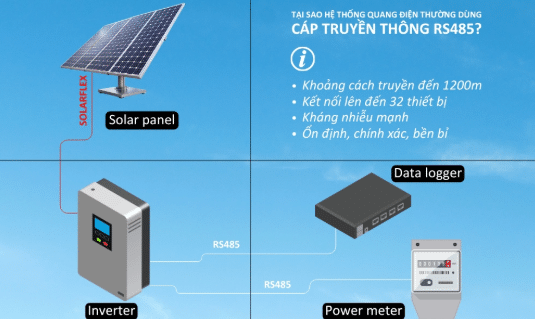

Ứng dụng của cáp truyền tín hiệu RS485
Dây cáp tín hiệu RS485 được sử dụng trong:
Hệ thống điều khiển và giám sát: Số lượng chuẩn giao tiếp RS485 có thể kết nối lên tới 32 thiết bị trên một cặp dây đơn và khoảng cách dây lên đến 1200m trong cùng một hệ thống. Dây cáp tín hiệu RS485 rất phù hợp sử dụng trong hệ thống điều khiển công nghiệp và giám sát.
Hệ thống báo động: Trong hệ thống báo động, cáp RS485 chịu trách nhiệm truyền tải các tín hiệu cảnh báo và thông tin từ các thiết bị báo động đến trung tâm điều khiển. Điều này đảm bảo mọi thông tin liên quan đến an ninh và sự cố được truyền đạt nhanh chóng và đáng tin cậy.
Hệ thống kiểm soát và truy cập: cáp RS485 chủ yếu được sử dụng để kết nối và truyền dữ liệu giữa các thiết bị kiểm soát truy cập, như cổng an ninh, thẻ từ, hoặc máy chấm công với trung tâm điều khiển. Kết nối ổn định giúp quản lý và kiểm soát quyền truy cập vào các khu vực an ninh, đồng thời tối ưu hóa hiệu suất hệ thống.
Hệ thống tự động hóa công nghiệp: Trong ngành tự động hóa công nghiệp, cáp tín hiệu RS485 giữ vai trò quan trọng trong việc kết nối và điều khiển động cơ từ khoảng cách xa, cụ thể:
+ Điều khiển động cơ từ xa VFD hoặc trong biến tần: VFD cho phép kiểm soát tốc độ
+ Điều khiển những hệ thống mạng đơn giản PLC, HMI: Hệ thống PLC được sử dụng trong việc theo dõi và giám sát quá trình hoạt động của hệ thống. Hệ thống mạng HMI cho phép người dùng giao diện với máy móc và điều hành chúng.
FAQs — Những câu hỏi thường gặp về cáp RS485
Tùy thuộc vào chế độ truyền thông. Với chế độ half-duplex (truyền/nhận luân phiên), dây RS485 cần tối thiểu 2 dây (1 pair: Data+ và Data-) cộng thêm 1 dây thoát nối đất (drain wire). Với chế độ full-duplex (truyền/nhận đồng thời), cáp cần 4 dây (2 pair: TX+/TX- và RX+/RX-) cộng drain wire. Ngoài ra, một số hệ thống yêu cầu thêm 1 dây nối đất chung (signal ground) giữa các thiết bị.
Theo tiêu chuẩn TIA/EIA-485-A, khoảng cách truyền tối đa là 1200 mét. Tuy nhiên, đây là giá trị lý thuyết ở điều kiện lý tưởng. Khoảng cách thực tế phụ thuộc vào tốc độ truyền (baud rate): ở 9600 bps có thể đạt gần 1200m, nhưng ở 10 Mbps khoảng cách giảm xuống chỉ khoảng 12m. Mối quan hệ giữa tốc độ và khoảng cách là nghịch đảo — tốc độ càng cao thì khoảng cách đạt được càng ngắn.
Có thể hoạt động ở khoảng cách ngắn (dưới 50m) và tốc độ thấp, nhưng không được khuyến nghị. Lý do chính là sai lệch trở kháng: cáp Cat5/Cat6 có trở kháng 100 Ω, trong khi chuẩn RS485 yêu cầu 120 Ω. Sai lệch 20 Ω này gây phản xạ tín hiệu tại các điểm kết nối, dẫn đến lỗi truyền thông ở khoảng cách xa hoặc tốc độ cao. Ngoài ra, cáp Cat5 UTP (loại phổ biến nhất) không có chống nhiễu, trong khi cáp tín hiệu RS485 chuyên dụng có 2 lớp chống nhiễu (foil + braid).
RS232 là một chuẩn truyền thông nối tiếp thường được sử dụng cho các kết nối điểm-điểm (point-to-point). Chuẩn này được biết đến rộng rãi nhờ tính đơn giản và dễ triển khai. Khoảng cách cáp tối đa cho cáp truyền thông RS232 thường bị giới hạn ở mức 15 mét với tốc độ 19200 baud.
RS485 vượt trội về khoảng cách, số thiết bị và khả năng chống nhiễu. RS232 chỉ phù hợp cho kết nối ngắn giữa 2 thiết bị (ví dụ PC nối trực tiếp với modem hoặc thiết bị đo). Trong môi trường công nghiệp, RS485 gần như luôn là lựa chọn tốt hơn.
Trở kháng 120 Ω là yêu cầu để khớp trở kháng (impedance matching) giữa cáp và các thành phần khác trong mạng RS485. Khi tín hiệu truyền qua cáp đến cuối đường truyền, nếu trở kháng cáp không khớp với trở kháng tải, một phần tín hiệu sẽ bị phản xạ ngược lại. Phản xạ này chồng lên tín hiệu gốc, gây méo dạng sóng và lỗi bit.
Để giảm phản xạ, hai đầu mạng RS485 (thiết bị đầu tiên và thiết bị cuối cùng trên bus) thường được gắn điện trở kết cuối (termination resistor) 120 Ω nối giữa Data+ và Data-. Giá trị 120 Ω này phải khớp với trở kháng đặc tính của cáp — đó là lý do dây cáp tín hiệu RS485 chuyên dụng được sản xuất với trở kháng 120 Ω.
Theo tiêu chuẩn TIA/EIA-485-A, một segment RS485 hỗ trợ tối đa 32 unit load — tương đương 32 thiết bị tiêu chuẩn trên cùng một cặp dây. Tuy nhiên, với các bộ thu/phát RS485 thế hệ mới có trở kháng đầu vào cao (1/4 hoặc 1/8 unit load), số thiết bị có thể tăng lên 128 hoặc 256 mà không cần repeater. Nếu cần kết nối nhiều hơn nữa, có thể sử dụng repeater hoặc hub để mở rộng mạng.
