Tiêu chuẩn RS485 là gì?
RS485 là tiêu chuẩn giao tiếp bán song công được sử dụng trong các ứng dụng công nghiệp. Tiêu chuẩn này cho phép truyền dữ liệu trên cả 2 chiều gửi và nhận nhưng không đồng thời. RS485 hay còn gọi là EIA/ITE-485 là tiêu chuẩn cho giao diện kết nối của lớp vật lý. Giao diện này được phát triển để khắc phục những điểm yếu của giao diện RS232 và RS422.

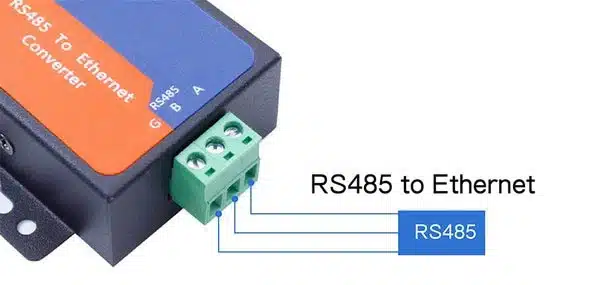

Giao diện RS485 gồm 3 lỗ cắm dây: lỗ dữ liệu gốc, dữ liệu đảo và dây nối đất. Do đó, chúng ta có thể truyền dữ liệu bằng 2 dây dẫn hoặc 3 dây dẫn. Bằng cách này máy phát hoặc máy thu tín hiệu có thể sử dụng cáp xoắn đôi 22 AWG hoặc 24 AWG. Một ưu điểm nữa của RS485 có đính là khả năng giảm nhiễu tới tín hiệu. Do đó rất thích hợp trong môi trường công nghiệp và ứng dụng điều khiển cần sự chính xác và ổn định.
Đặc điểm của tín hiệu RS485
- Có nhiều trình điều khiển và bộ thu “bused”, trong đó mỗi trình điều khiển đều có thể từ bỏ Bus.
- RS485 đáp ứng tất cả các thông số tiêu chuẩn RS422 nhưng vượt trội hơn.
- Có trở kháng đầu vào máy thu cao hơn và biên độ chế độ chung rộng hơn (-7 V đến +12 V)
- Độ nhạy cảm đầu vào máy thu là ±200mV.
- Trở kháng đầu vào máy thu tối thiểu là 12kΩ.
- Công suất ổ đĩa là 32 tải đơn vị (song song 32 máy thu).
- Trở kháng tải trình điều khiển cho phép là 54Ω.
- Profibus và Fieldbus là các bus được sử dụng chủ yếu trong các nhà máy công nghiệp, mở rộng RS-485.
RS485 có thể truyền bao xa?
Nguyên tắc cơ bản của giao diện RS485 là truyền dữ liệu vi phân (cân bằng). Điều đó có nghĩa là một tín hiệu được truyền qua hai dây. Cùng với đó, một dây của cặp truyền tín hiệu gốc và dây còn lại truyền bản sao nghịch đảo của nó.
Điều này cho phép gửi dữ liệu qua khoảng cách xa với tốc độ tương đối cao, có thể đạt tới 100 kbits/s ở độ cao 4000 feet.
4000 feet hoặc khoảng 1200 mét là chiều dài cáp tối đa trong truyền thông RS-485. Tuy nhiên, nguyên tắc chung là tích của độ dài đường truyền (tính bằng mét) và tốc độ dữ liệu (tính bằng bit trên giây) không được lớn hơn 108. Ví dụ: cáp dài 20 mét cho phép tốc độ dữ liệu tối đa là 5 Mbits /S.
3 loại cấu hình RS485
Cấu hình Write only
Theo cấu hình này, máy tính sẽ gửi dữ liệu ra ngoài qua một cặp dây RS485 tới nhiều thiết bị. Nó không bao giờ đọc lại bất kỳ dữ liệu nào. Một ví dụ về điều này là điều khiển từ xa của camera CCTV. Người điều hành có thể gửi tin nhắn để di chuyển máy ảnh. Phản hồi của anh ấy là hình ảnh TV nên không cần dữ liệu trả lại. Điều này chỉ yêu cầu chuyển đổi tín hiệu RS232 TX sang RS485.
Sơ đồ chân RS485 2 dây
Đối với cấu hình 2 dây, dữ liệu sẽ được truyền đi theo một hướng tại một thời điểm nhất định. Với kiểu thiết lập này, tín hiệu TX và RX sẽ cùng nhau dùng chung một cặp dây duy nhất giúp người sử dụng tiết kiệm được chi phí cài đặt.
Nhìn vào hình trên, ta thấy được rằng hệ thống phát và hệ thống thu sẽ được kết nối với nhau tại mỗi nút của một cặp xoắn. Tuy nhiên, cấu hình 2 dây lại làm giới hạn các nút tại cặp xoắn nên người sử dụng phải chú ý đến độ trễ quay vòng.
Sơ đồ chân RS485 4 dây
Nguyên lý hoạt động của cấu hình 4 dây tương đối khác, tại đây dữ liệu sẽ được truyền đi và đến đồng thời từ các nút. Tại đây, 2 dây sẽ đảm nhận nhiệm vụ truyền và 2 dây còn lại sẽ đảm nhận nhiệm vụ nhận.
Nhìn vào hình trên, ta thấy được rằng cổng chính và máy phát được kết nối lại với hệ thống nút nhận dữ liệu trên các cặp xoắn. Tuy nhiên, bạn cần chú ý rằng các kết này sẽ bị giới hạn trong giao tiếp chính và phụ, hay hiểu đơn giản chính là bị giới hạn tại nơi các nút không thể nhận tín hiệu từ nhau.

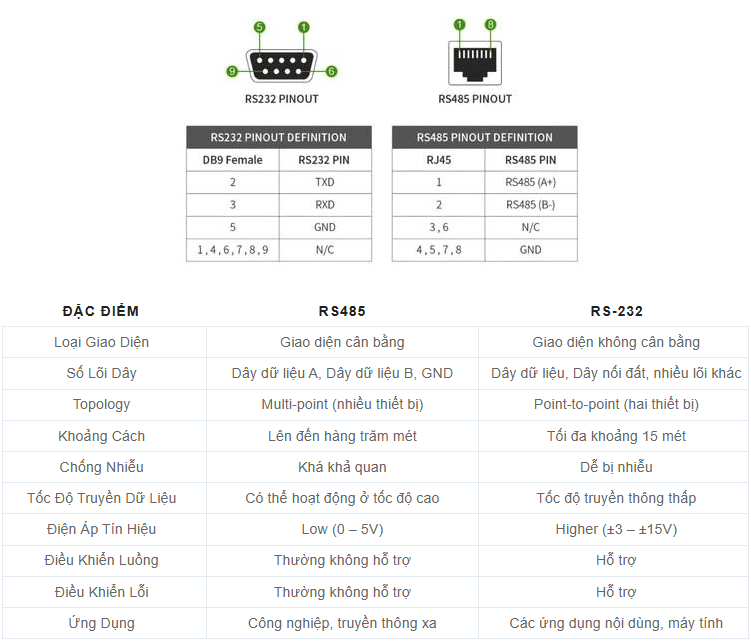

Sự khác nhau giữa RS485 và RS232
Ứng dụng của RS485 là gì?
RS485 được xem là một trong những chuẩn giao tiếp nối tiếp hàng đầu hiện nay, đặc biệt phổ biến trong lĩnh vực tự động hóa công nghiệp. Với các ưu điểm nổi bật như khả năng truyền dữ liệu khoảng cách xa (lên tới 1.200 mét), khả năng chống nhiễu điện từ tốt, tốc độ truyền cao và chi phí đầu tư hợp lý, RS485 đã trở thành giải pháp lý tưởng cho nhiều hệ thống kỹ thuật hiện đại. Dưới đây là những ứng dụng tiêu biểu của RS485 trong thực tế:
Ứng dụng trong hệ thống điều khiển và giám sát
Trong các hệ thống điều khiển công nghiệp, RS485 đóng vai trò là cầu nối quan trọng giữa thiết bị điều khiển và thiết bị ngoại vi.
- Điều khiển động cơ từ xa: RS485 thường được sử dụng để giao tiếp giữa bộ điều khiển và biến tần (VFD), giúp vận hành động cơ hiệu quả từ xa, điều chỉnh tốc độ chính xác và tiết kiệm năng lượng.
- Giám sát thiết bị: Chuẩn này hỗ trợ truyền dữ liệu từ các cảm biến, công tơ điện, bộ điều khiển lập trình (PLC) đến trung tâm xử lý, giúp các kỹ sư vận hành có cái nhìn tổng thể về hoạt động của hệ thống.
- Hệ thống SCADA: Trong các hệ thống giám sát và điều khiển từ xa (SCADA), RS485 thường được sử dụng để kết nối giữa các trạm thu thập dữ liệu (RTU) và trung tâm điều khiển chính, đảm bảo dữ liệu liên tục và chính xác.
Ứng dụng trong hệ thống mạng
RS485 là nền tảng truyền thông hiệu quả cho nhiều loại mạng trong các lĩnh vực công nghiệp và tòa nhà thông minh.
- Mạng truyền thông công nghiệp: RS485 hỗ trợ nhiều giao thức truyền thông tiêu chuẩn như Modbus RTU, Profibus, DeviceNet, phục vụ cho các hệ thống tự động hóa dây chuyền, robot công nghiệp và các trạm đo lường.
- Mạng điều khiển tòa nhà (BMS): RS485 giúp kết nối và điều khiển các thiết bị như cảm biến khói, hệ thống báo cháy, thiết bị kiểm soát ra vào, camera an ninh, và điều hòa trung tâm (HVAC), tạo nên một hệ thống tòa nhà thông minh, an toàn và tiết kiệm năng lượng.
Các ứng dụng đa ngành khác
Ngoài các lĩnh vực công nghiệp và tòa nhà, RS485 còn được ứng dụng rộng rãi trong nhiều ngành nghề khác nhau nhờ tính linh hoạt và độ tin cậy cao.
- Hệ thống thanh toán: RS485 thường được tích hợp trong các máy bán hàng tự động, máy POS, trạm xăng tự động… để đảm bảo truyền dữ liệu giao dịch ổn định và bảo mật.
- Ngành y tế: Các thiết bị y khoa như máy theo dõi nhịp tim, máy xét nghiệm sinh hóa, máy nội soi… sử dụng RS485 để truyền dữ liệu đến hệ thống lưu trữ và giám sát trung tâm.
- Ngành nông nghiệp: RS485 được sử dụng trong các hệ thống điều khiển tưới tiêu, giám sát nhiệt độ/độ ẩm, và các thiết bị cho ăn tự động trong chăn nuôi, góp phần hiện đại hóa và nâng cao hiệu quả sản xuất nông nghiệp.
